CADBase 是一个开源平台,用于管理工业企业和设计院的组件目录。
与专有且昂贵的系统,或 Git 和云盘等未考虑工程数据特点的通用工具不同,CADBase 已经包含组件的存储、版本管理和发布功能。
平台可根据团队需求,配置为内部零件目录或组件的公开分发。
CADBase平台的开发始于2018年。平台名称由"CAD"和"Base"组合而成,意为"CAD数据库"。此名称体现了其作为计算机辅助设计数据管理工具的功能定位。
CADBase平台的主要任务是提供3D模型、图纸及相关信息的交换服务,包括技术文档、制造商目录与供应商信息、认证文件、标准化和分类文档。
从不同软件共享项目访问并不是新概念,目前已有针对CAD、PLM和SCM的集成解决方案。从商业角度看,CADBase平台面向制造企业和工程公司。未来,平台的使用将简化供应商搜索和替代品选择过程,使潜在客户能够快速获取有关制造商及其产品的信息。
CADBase平台践行通用数据环境(CDE)原则,成为项目的集中式"单一可信数据源"。这意味着所有参与者都在统一的数据空间中使用最新的模型和文档版本,无论他们使用何种系统。这种方法减少了错误并简化了协作工作。

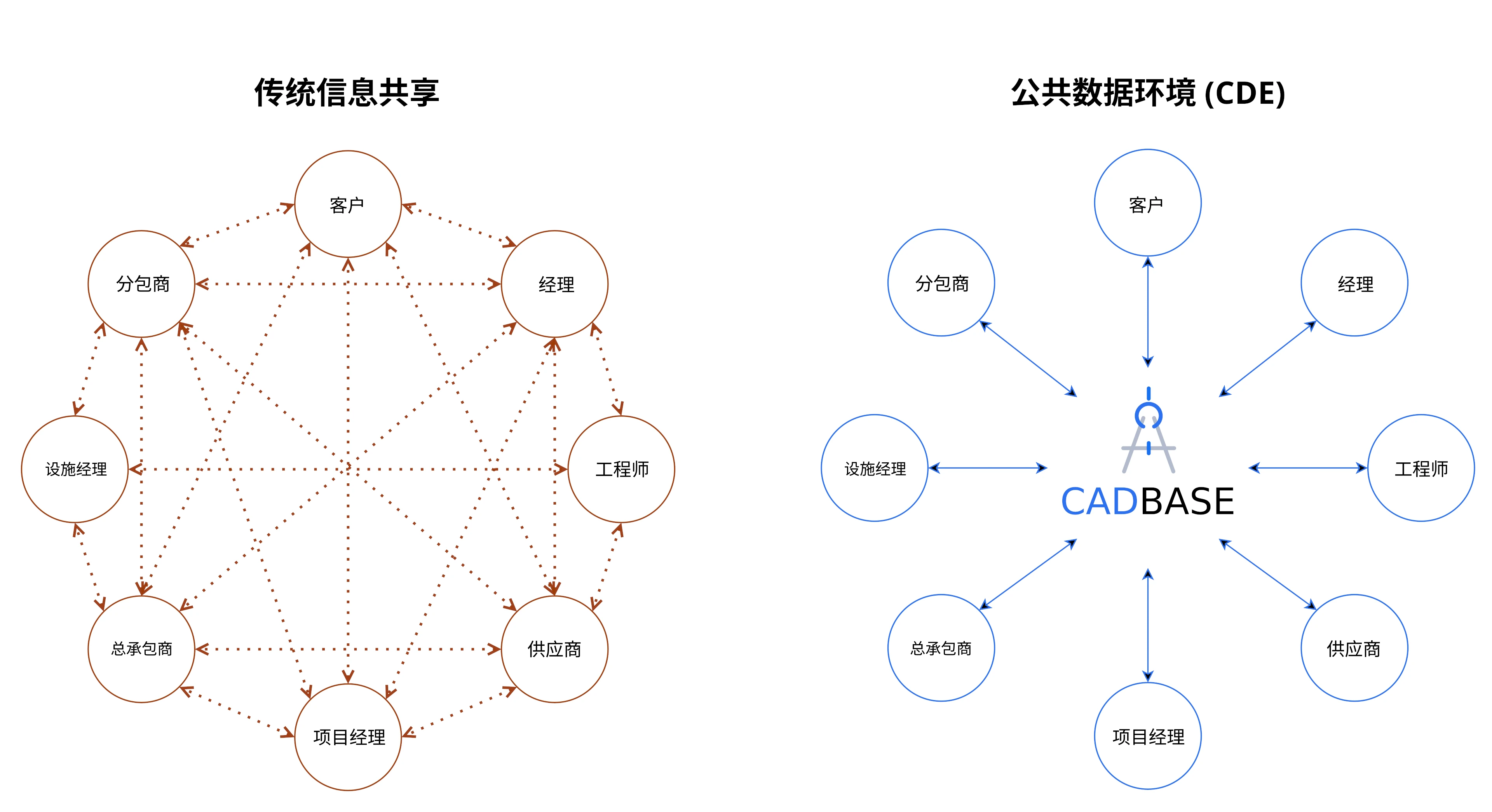

通用数据环境(CDE)中的交互
平台于2022年1月上线,初期功能较为基础。主要用户是需要外部存储工程数据的人员,他们觉得云盘不够用,需要模型目录、3D 查看器和文件版本控制。根据用户需求,实现了与FreeCAD(免费参数化CAD程序)和Blender 3D(免费3D计算机图形创建程序)的集成。
CADBase平台结构
平台的主要结构元素是组件——包含产品、材料或设备所有信息的数据单元。
每个组件包括:
- 属性和文件——核心参数和相关文档。
- 修改版本——带有附加设计文档、规格书和相关文件的组件版本。
- 文件集——用于CAD系统(FreeCAD)、3D编辑器(Blender)和其他专业软件的文件组。
- 标准——规范性文件:行业标准(ISO、DIN)和企业标准。
- 制造商和供应商——组件可用性信息。
- 目录——组件的主题集合。
- 标签——用于分类和搜索的关键词。
- 材料:钢、铝、塑料。
- 类型:紧固件、钢筋、连接件。
- 行业:建筑工程、机械工程。

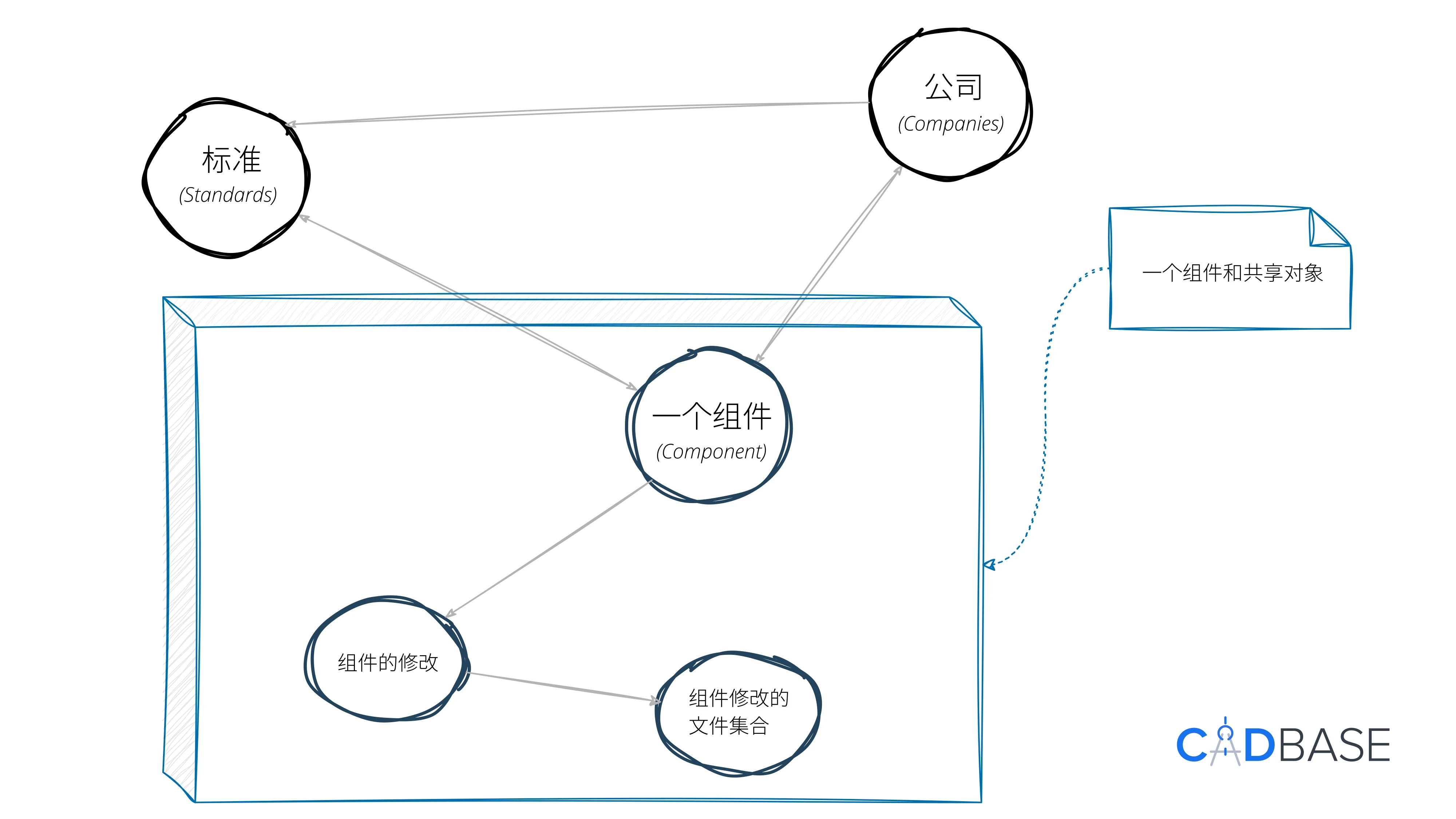

平台数据结构
目前,平台网站提供俄语、中文和英语版本。
技术栈
CADBase 使用 Rust 编写,并采用 WASM 和 WebGPU 技术。平台及其使用的库(OCCT、Three.js 等)均在自由许可证下分发,因此无需支付许可费用。
CADBase 与同类产品的差异
由于已有类似产品,我们不断寻找改进和创新的机会。CADBase 平台目前已具备一系列优势:
- 与第三方软件的简易集成
- 通过用户选择的组件和文件集定义与第三方程序交互的数据。例如在FreeCAD中使用CADBase Library工作台时,仅更新必要数据。
- 基于CADBase平台的网站创建
- 支持品牌定制、商品计算功能,并为其他程序创建插件(包括API访问受限的情况)。平台API对所有用户开放,且相关项目源代码采用自由许可证分发。
- 文件版本管理
- 文件版本控制帮助用户和企业优化数据管理策略。通过上传与现有文件同名的新文件来创建新版本。用户可以查看文件历史版本,在某些情况下保留特定版本。
- 分级访问权限
- 读写访问权限区分功能可以为部分用户授予修改权限,而其他用户仅提供读取权限。为公司授予访问权限时,其成员将根据角色获得相应访问权限。
- 组件包含制造商或供应商信息
- 这允许标准工业产品的分销商公司将自身添加到组件供应商列表中。
